1 Состав ПКС

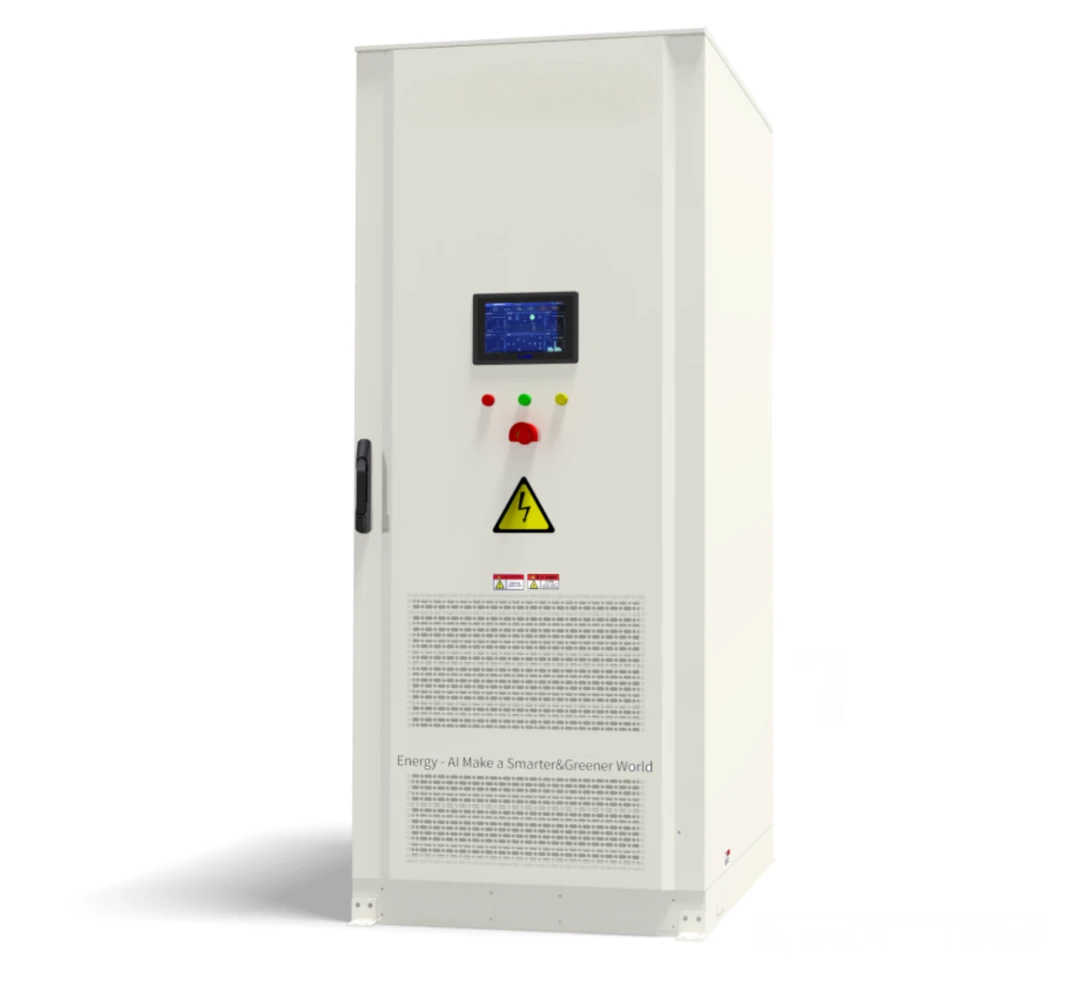

PCS. Являясь основным компонентом системы хранения энергии, она включает в себя двунаправленные преобразователи постоянного/переменного тока и блоки управления. Его контроллер получает внешние команды через расширенные протоколы связи, интеллектуально определяет требования к питанию, точно контролирует процесс зарядки и разрядки аккумулятора и обеспечивает гибкую регулировку активной и реактивной мощности в электросети. В то же время он тесно сотрудничает с системой управления батареями (BMS) через интерфейс CAN для мониторинга состояния батареи в режиме реального времени, обеспечивая безопасную и эффективную работу батареи.
2 Детальный анализ внутренней структуры PCS
1. Сторона постоянного тока
Сторона постоянного тока, являющаяся входом энергии в PCS, отвечает за сбор электрической энергии постоянного тока от аккумуляторной батареи. Ключевые компоненты включают в себя:
(1) Шина постоянного тока: изготовлена из меди или алюминия с низким сопротивлением для обеспечения эффективной передачи электрической энергии.
(2) Конденсатор. В качестве буфера он балансирует колебания напряжения и обеспечивает стабильную поддержку питания.
(3) Индуктивность: фильтрация высокочастотных пульсаций, плавный выход постоянного тока и повышение скорости отклика системы.
2. Коммуникационная сторона
Сторона переменного тока преобразует электрическую энергию постоянного тока в электрическую энергию переменного тока и подает ее в сеть или нагрузку для использования. К основным компонентам относятся:
(1) Инвертор: используя высокоэффективный IGBT и другие устройства, он обеспечивает преобразование постоянного тока в переменный за счет точного контроля состояния переключателя и поддерживает гибкую регулировку частоты и напряжения.
(2) Фильтр: эффективно фильтрует высокочастотный шум и гармоники на выходе инвертора, обеспечивая чистую и стабильную форму выходного напряжения.
(3) Выходной трансформатор: отрегулируйте уровень напряжения в соответствии с потребностями нагрузки и обеспечьте подходящую выходную электрическую энергию.
3. Система управления
Являясь интеллектуальным центром PCS, система управления отвечает за мониторинг и регулирование рабочего состояния всей системы. Ключевые подразделения включают в себя:
(1) Главный блок управления: на основе высокопроизводительных микропроцессоров или DSP, мониторинг и обработка системных данных в реальном времени, регулировка преобразования мощности и управление в соответствии с заданными стратегиями.
(2) Единица измерения: точный сбор ключевых параметров, таких как напряжение, ток и частота, для обеспечения поддержки данных для системы управления.
(3) Блок защиты: мониторинг аномальных условий в реальном времени (таких как перегрузка по току, перенапряжение, перегрев), быстрая активация защитных мер для обеспечения безопасности системы.
4. Модуль связи
Модуль связи создает мост между АСУ ТП и внешним миром, поддерживает удаленный мониторинг и управление, а также повышает удобство обслуживания и безопасность системы.
Внутренняя структура инвертора накопления энергии изысканна и состоит из четырех основных компонентов: интерфейса постоянного тока, терминала преобразования переменного тока, интеллектуальной системы управления и модуля моста связи. Интерфейс постоянного тока ориентирован на прием и хранение электрической энергии постоянного тока, обеспечивая стабильность подачи энергии; Конец преобразования переменного тока отвечает за эффективное преобразование электрической энергии постоянного тока в электрическую энергию переменного тока, обеспечивая гибкий выход электрической энергии. Интеллектуальная система управления служит центральным узлом, всесторонне контролируя и точно регулируя рабочее состояние всей системы, обеспечивая эффективность и безопасность процесса преобразования. Модуль коммуникационного моста улучшает взаимосвязь системы хранения энергии, повышая общую надежность и безопасность системы. Эти компоненты работают в тесном сотрудничестве для достижения выдающихся характеристик преобразования энергии и управления инверторами хранения энергии, закладывая прочную основу для широкого применения технологий хранения энергии.
3 основных компонента ПК
1. Силовые электронные устройства, такие как IGBT, MOSFET и т. д., играют ключевую роль в преобразовании энергии и обеспечивают эффективный и точный контроль тока и напряжения.
2. Схема управления: интегрированные алгоритмы сбора, обработки и управления сигнала для обеспечения точного управления силовыми электронными устройствами.
3. Компоненты хранения энергии: включая батареи, суперконденсаторы и т. д., могут быть гибко настроены в соответствии с требованиями приложения для удовлетворения долгосрочных или переходных потребностей в хранении энергии.
4. Компоненты электрического соединения: ключевые каналы для обеспечения эффективной и безопасной передачи электрической энергии с использованием высококачественных материалов для обеспечения стабильной работы системы.
4 шт. характеристики
1. Эффективность: использование передовых технологий силовой электроники для достижения высокоэффективного преобразования и улучшения общего использования энергии.
2. Стабильность. Благодаря точным стратегиям управления обеспечивается стабильная и надежная выходная мощность, а также бесперебойная работа системы.
3. Надежность. Выбор высококачественных компонентов и надежных конструкций для адаптации к различным средам и продления срока службы оборудования.
4. Гибкость: модульная конструкция, легко расширяемая и настраиваемая, удовлетворяющая разнообразные потребности в различных сценариях.
Заключение
Таким образом, инверторы для хранения энергии играют ключевую роль в области технологий хранения энергии благодаря своей высокой эффективности, стабильности, надежности и гибкости, закладывая прочную основу для широкого применения возобновляемых источников энергии.
